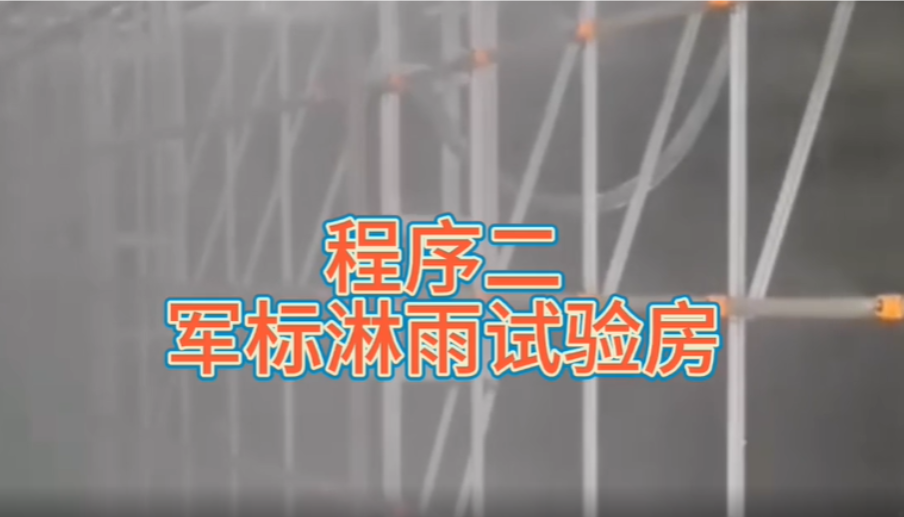

科翔KXT1329型軍標程序一、二、三綜合淋雨試驗箱/室，用于軍用裝備的淋雨防水測試，可滿足降雨、吹雨、噴淋和滴水等軍標淋雨試驗要求，可滿足GJB150.8A-2009《軍用裝備淋雨試驗方法》、GJB 6458.22-2008 《火箭炮試驗方法 第22部分：淋雨試驗》、GJB 4.13-1983《艦船電子設備環境試驗 外殼防水試驗》、GBT 12085.7-2010 《光學和光學儀器 環境試驗方法 第7部分：滴水、淋雨》、GJB 2093-2012《軍用方艙通用試驗方法》、GJB 59.70-2004 《裝甲車輛試驗規程 第70部分 淋雨試驗》等標準。
GJB150.8A-2009 標準基本參數
性能 |
有風源的淋雨 |
1.1、降雨強度10cm/h、12cm/h、13cm/h、15cm/h可調節和設定，連續降雨時間≥4小時。 |
|
1.2、可實現雨滴直徑為0.5～4.5mm。 | |||
1.3、水平風速≥18m/s，風源相對于試驗樣品的方向，能使雨從水平方向變到45°角而均勻地對試驗樣品一側面吹打。 | |||
滴雨 |
2.1、雨滴直徑范圍：0.5～4.5mm，滴水速度：9m/s。 |
||
2.2、保證流量為2800+30L?h/m2和試驗時間為≥15min的蓄水、滴雨量。 | |||
2.3、雨滴均勻降落，使試驗臺面上樣品所有向上的表面在試驗期間能同時經受到雨滴 | |||
2.4、具備從高1m處勻速降落的雨水且試驗持續時間大于15min的試驗?zāi)芰Α?/span> | |||
噴淋 |
3.1、噴嘴為方格噴霧點陣或其它交錯的點陣 |
||
3.2、試樣每≤0.55m2接收淋雨的表面范圍內，至少安裝有一個噴嘴，噴嘴高度離試樣的表面450～550mm，試樣表面接收噴嘴壓力≥375kpa，雨滴直徑為2～4.5mm，試驗時間≥60min的噴射防水性試驗功能 | |||
旋轉臺 |
4.1、可保證安裝在旋轉臺上的樣品的四個不同方向進行“1.3”要求的試驗 |
||
4.2、承載≥100Kg；安裝樣品的面積≥φ800 | |||
4.3、臺面平面度0.1mm，備制網狀T型槽以便安裝夾緊試樣。試件夾緊后臺面不變形，能正常旋轉工作 | |||
4.4、轉速范圍5～10rpm/min連續可調，可設定自動工作 | |||
4.5、試件最大尺寸：800mm×800mm×800mm。 | |||
噪音 |
≤80dB(A) |
||
使用環境 |
溫度：+5℃～+35℃；濕度：≤85%RH；大氣壓力：86～106kPa |
||
