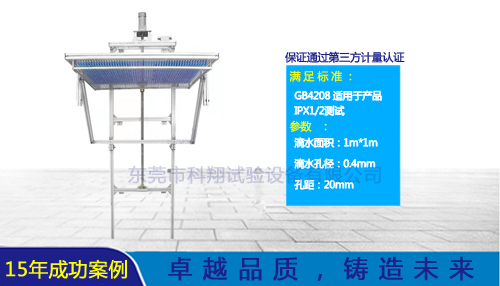

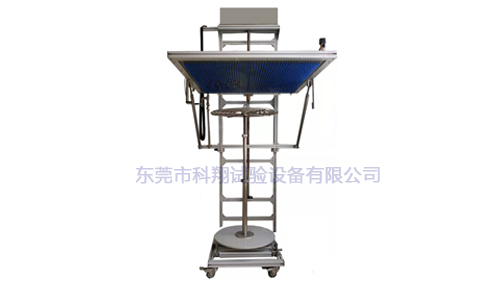

設備組件一：垂直滴雨試驗機
功能參數：
1、?適用于進行產品的IPX1、IPX2測試；
2、?滴水面積：1000mmX1000mm；
3、?滴水孔徑：φ0.4mm；
4、?孔 ???距： 20mm；
5、?降 雨 量： 1+0.5mm/Min、3+0.5mm/Min與用戶自設定參數(采用數字控制降雨量技術)；
6、?滴水高度：200mm（設備自行控制或手動控制）；
7、?滴水響應時間：≤5s；
8、?試驗時間：0-999.9Min（可設定）；
9、?IPX2測試時,設備自動轉換使樣品四個面在傾斜150的情況下各淋雨150S（自動控制）；
10、?水箱型式：全封閉水箱，SUS304材質；
11、?水箱升降驅動：絲桿(SUS303不銹鋼T32X6)、螺母裝置驅動升降，有防墜落等安全功能；
12、?當水箱下方有物體頂柱水箱時,螺母會自動脫離水箱,有防止損壞水箱及被頂物體的安全功能；
13、?升降電機：天力51K120GU-CMFK/5GU18K齒輪減速電機；
14、?機體材料：工業合金鋁型材；
15、?機器結構：墻面安裝式；

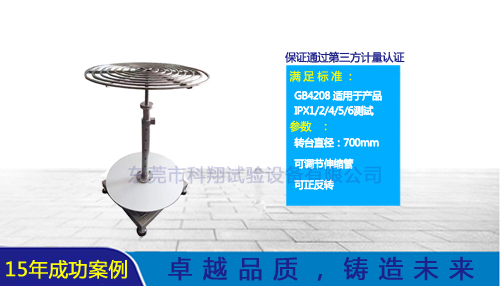

設備組件二：可傾斜旋轉載物臺
功能參數：
1、?轉臺直徑：?700mm。
2、?轉臺轉速：1rpm。
3、?可傾斜角度：15度。
4、?試驗時轉動角度：900、3600正反轉、連續轉動。
5、?載物臺網管型式。
6、?樣品供電防水旋轉插座。
7、?可調伸縮管可調節高度： 300mm、1200mm-1800mm。
8、?鋁合金帶萬向輪底座。
9、?機體材料：不銹鋼方管焊接框架。
10、?正反轉控制、轉動動作由控制柜控制。
設備組件三：智能供水與控制系統
功能參數：
1、?適應于IPX1-2防水及整個防水設備的自動控制；
2、?供水方式：恒流供水、恒壓供水；
3、?供水控制過程：用戶在觸摸屏上設定流量或壓力值后，電子流量計或數字壓力表實時監測當前值、通過數據轉換讀入PLC內、再通過變頻器調整水泵轉速；
4、?供水系統：
u?應用于IPX1/2滴水試驗；
u?流量范圍：1-10L/min；
u?流量精度：±0.5L/min；
u?流量計：LWGY-4型蝸輪流量計；
u?水泵：CHL2-30L6WBC型不銹鋼離心水泵；
u?壓力范圍：0.1-3Kg/cm2；
u?壓力數字顯示，采用ISE5B數字壓力表；
5、?貯水箱：
u?容積：150L；
u?液位控制：浮球開關+溢流管。
6、?控制柜：
u?流量檢測：電子流量計流量信號反饋。
u?流量設定：控制柜屏幕設定。
u?控制器：三菱PLC。
u?人機界面：MT6070IH，7寸，彩色觸摸屏。
u?控制功能：恒流供水、恒壓供水、垂直滴雨動作控制、擺管淋雨動作控制、載物臺動作控制、試驗時間控制、自動針嘴清洗耳恭聽動作控制。
u?保護功能：漏電保護、過載保護、短路保護。
7、?供水管道：設備供水采用PVC膠管根據現場布置分配到各設備處，由每臺設備處電磁水閥分別控制。
8、?供水管道安裝排水閥，試驗完成后自動排除水管內積水。
9、?過濾器：不銹鋼外殼、精細濾芯。
10、?機體材料：工業合金鋁型材。
